稳压模块

负荷稳压电源，24V/48V版本，最大输出电流5A。用于精密部件稳压供电。

￥79.00 ￥99

上一产品：5G基站供电方案

下一产品：BMS系统

产品描述

注意：安装使用地点

室内或有防雨结构的室外箱内（无腐蚀性气体、盐分、尘土少的地方）。
周围环境温度：-10～+50°C以内（相对湿度95%以下）。
海拔高度3000m以下。
1．动作原理
DVR系列负荷稳压器是由我公司引进日本电池株式会社先进技术研制生产的专用于小功率太阳电池应用系统配套的系列产品，产品采用电子开关进行控制，放电的电压检测具有回差控制功能，可防止电子开关进入振荡状态，具有过放电保护和定时功能，可并联扩容，使用简便可靠。稳压器连接简单，体积小巧，可长期连续工作。
白天由太阳能电池产生的电能给蓄电池进行充电，蓄电池电压上升的时候保持输出功率一定维持负荷用电；当蓄电池放电中电压下降到如下表的防止过放电电压设定值时，停止放电；放电停止后蓄电池电压上升到重新启动电压的时候，再次进行放电。
※由于内部没有安装截止二级管，所以请与本公司的GCC充电控制器一起使用。

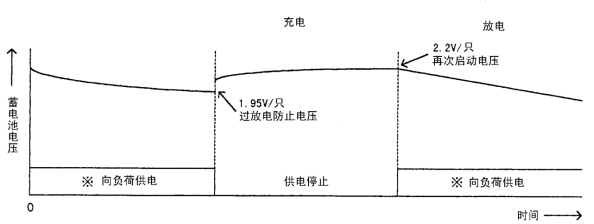

DVR系列负荷稳压器的基本动作如下：
2．技术参数与功能选择（以下为出厂时的标准设定值，可调整修改）

型号	额定电压	额定电流	最大输入电压	输出电压	过放电设定值	恢复电压	外形尺寸mm	质量
DVR-4805	48V	5A	64V	48V±2%	46.8V	52.8V	180x155x75	约1.3Kg
DVR-2410	24V	10A	32V	24V±2%	23.4V	26.4V	180x155x75	约1.3Kg
DVR-1215	12V	15A	16V	12V±2%	11.7V	13.2V	180x155x75	约1.3Kg

注：稳压精度±2%是DVR-4805（输入电压48.5—64.0V）,DVR-2410(输入电压24.5—32V)，DVR-1215（输入电压12.5—16.0V）的范围内的值。效率达到96%以上。
功能选择

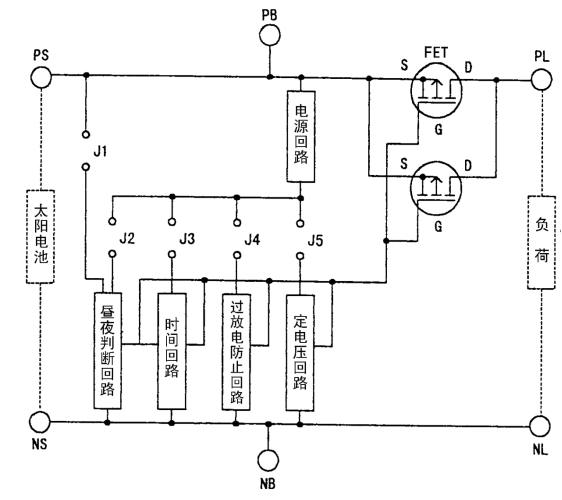

各种功能通过连接或断开跳线J1～J5进行选择，时间回路中的DT2，DJ2～DJ4可以用来设定定时器的时间。
稳压回路：在保持输出电压一定的回路中，防止由于白天太阳能电池对蓄电池充电，蓄电池电压上升而产生的过电压附加到负荷上去。
防止过放电回路：由集成电路监视蓄电池的电压，当蓄电池电压下降到过放电防止电压的时候，FET断开，停止向负荷供电；当蓄电池电压上升到重新启动电压时，FET接通，开始供电。
昼夜辨别回路：由集成电路监视太阳能电池的电压，太阳能电池电压在设定值以上时，判断为白天，FET断开，不向负荷供电；太阳能电池电压在设定值以下时，判断为夜晚，FET导通，向负荷供电。
计时器回路：白天昼夜辨别回路输入待机信号；夜间待机信号消失，计时器开始计数，FET导通，经过设定时间，供电停止。

×断开 ○连接		二极管
×断开 ○连接		DT2	DJ2	DJ3	DJ4
时间设定	1小时	○	○	○	○
	2小时	○	○	○	×
	3小时	○	○	×	×
	4小时	○	×	×	×

（注）：设定值不可小于出厂设定值。

3．安装与接线
为达到散热器的有效利用，安装时请在装置的上下留出100mm以上的换气空间。

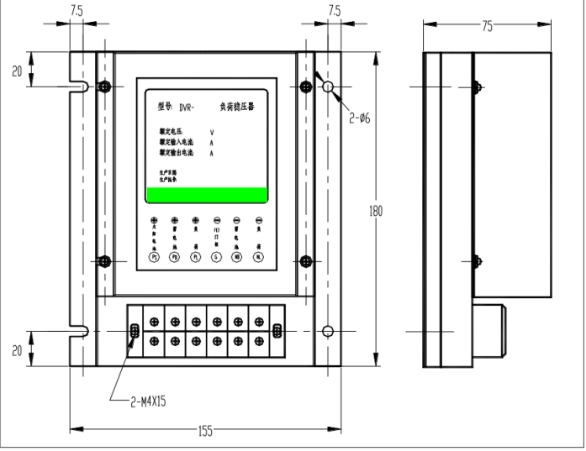

接线时请注意端子排的接线标志和使用的螺丝。下图是DVR-1215的示例：

4．系统接线与应用

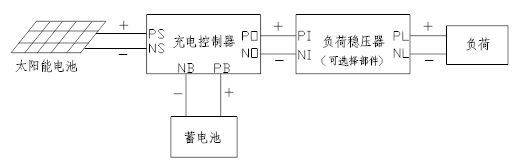

1）防止蓄电池过充电和过放电

2）防止过放电和过充电（大容量）

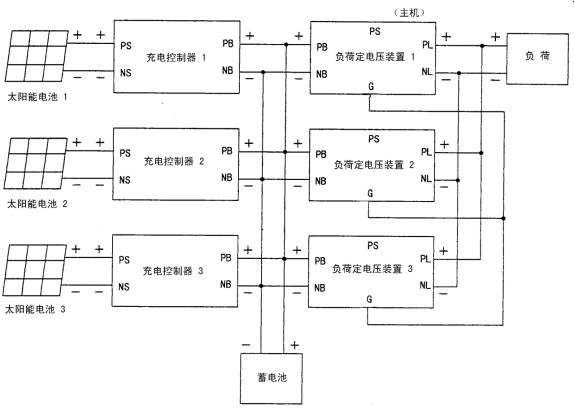

如上图所示，如果增加太阳能电池（1、2、3……）、充电控制器（1、2、3……）的并联数，也可对应大容量的系统。用太阳能电池1和充电控制器1的部件组合可对应太阳能电池30A（12V系统），太阳能电池30A×部件组合数以及负荷定电压装置的台数×15A（12V系统）成为系统的额定值。负荷稳压器并联使用的时候，如图中所示连接G端子，把1台作为主机，其它取下装置外壳，断开印刷线路板与连接端子排的连线，这时，负荷稳压器的控制由主机实现。
附：DVR负荷稳压器设定方法
（以下为DVR-1215的设定值,括号[]内的值为DVR-2410和DVR-4805产品的设定值）
过放电防止功能（可任意设定）
VL：为防止蓄电池过放电，当蓄电池电压低于11.7V[23.4V、46.8V](1.95V/格)时放电停止。
VH：当蓄电池电压高于13.2V[26.4V、52.8V](2.20V/格)时放电再开。
<任意设定>
将控制器盖板打开,可对电路板(RJT-002)上兰色电位器进行调节,以进行任意值设定。
可在以下范围内任意设定：
VL：约9.7V~约12.5V[约19.2V~约25.0V、约38.8V~约50.0V]
VH：约13.2V微调[约26.4V、约52.8V]
1）将一输出电压可调的直流电源(输出约DC10V~14V[DC20V~28V、DC40V~56V]可变)输出正极接PB，负极接NB，PL、NL间接一负荷。用数字电压表监视接线端子PL、NL(电压表+侧接PL,-侧接NL)。
2）VAH右旋一圈，VAL左旋一圈。
3）在直流电源的输出范围内进行任意VH的设定，慢慢地左旋VAH。
4）数字电压的电压（PL-NL间）从0V到约12V突然变化时，停止VAH(VH设定结束)。
5）在直流电源的输出范围内进行任意VL的设定，慢慢地右旋VAL。
6）数字电压的电压（PL-NL间）从约12V到0V突然变化时，停止VAL(VL设定结束)。
7）最后，变化直流电源的输出电压，对所设定的VH，VL动作进行确认。
